產品介紹

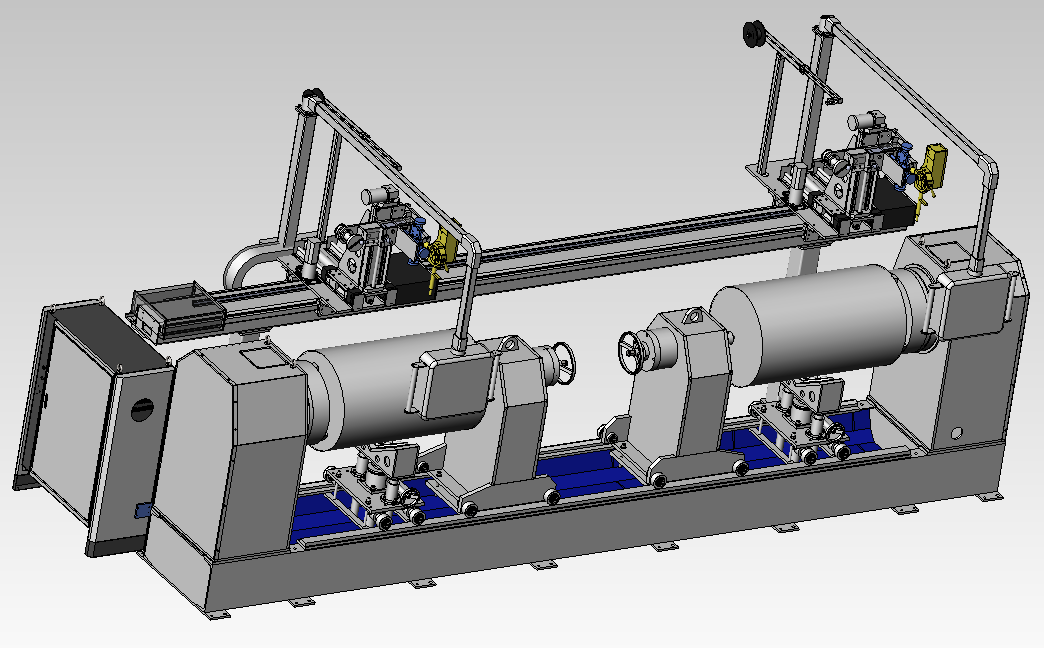

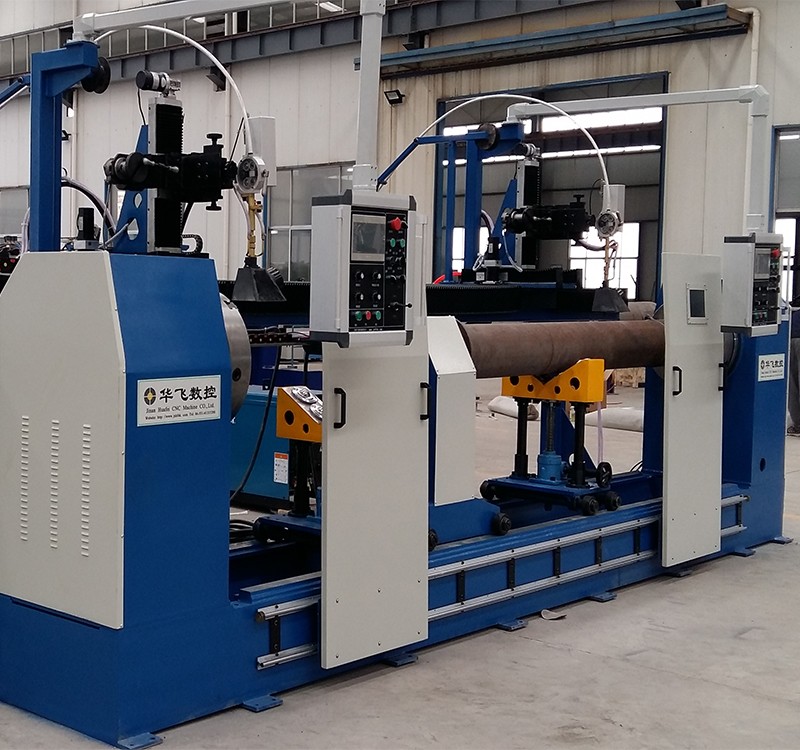

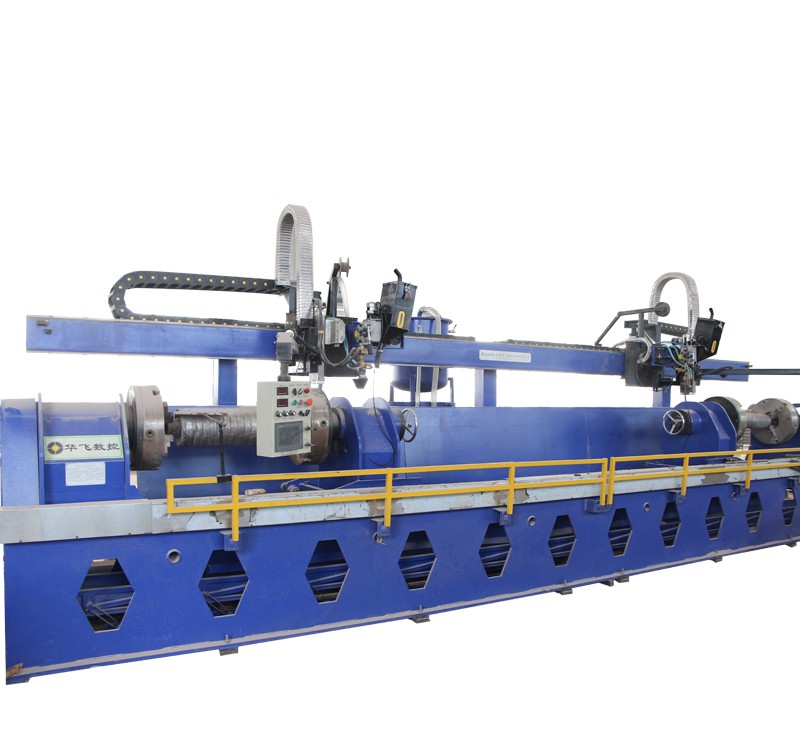

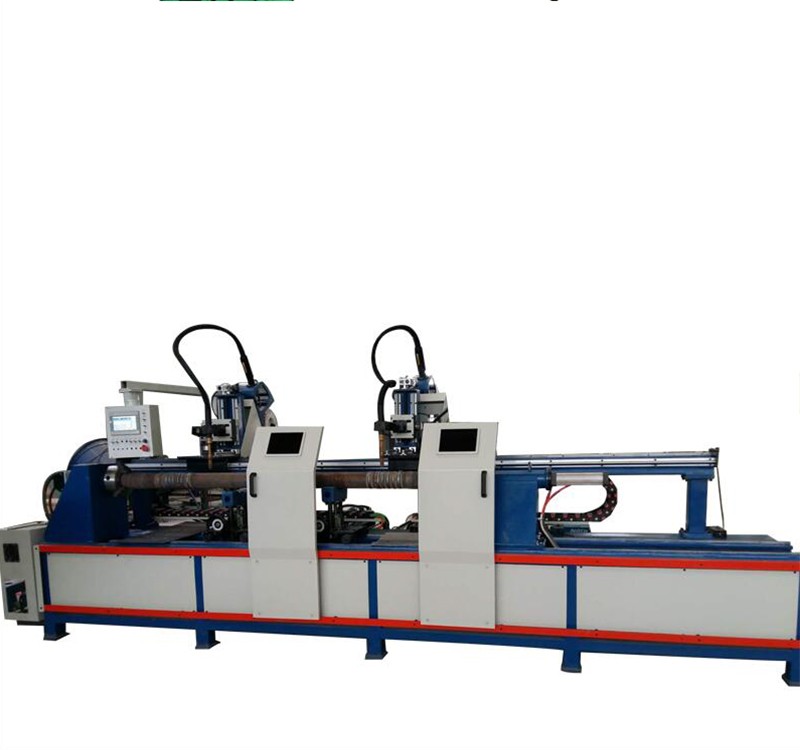

   連鑄輥雙頭自動堆焊專機采用床頭床尾雙卡盤形式，床尾可移動；配備雙工位、雙主軸驅動，可同時堆焊雙輥，也可單機頭或雙機頭同時堆焊單輥。主軸小車驅動采用伺服電機、機頭升降前后行走采用線性模組，保證機械精度，焊后輥面平整度好。

   可根據焊接工藝要求自由設定電壓、送絲速度。觸摸屏與PLC相結合，可以人工預置線速度和焊道寬度等焊接參數，可根據輥直徑和輥身長度自動調節最適合的轉數和焊道撘接量。

適應工件及焊接方式

1. 工件外徑：Φ150—Φ500mm

2. 工件長度：雙頭焊2X2000mm ，單頭焊5000mm

3. 工件最大重量：5000kg

4. 焊接方式：埋弧堆焊

5. 根據焊接工藝的要求可以選擇螺旋式堆焊，步進式堆焊，擺動堆焊等不同的焊接 工藝。通過觸摸式人機界面可以方便的預設堆焊參數、更改參數和狀態轉換以及程序的儲存和調用

設備參數

注：

1、工件狀態：工件焊接面平整，對接焊縫最大間隙小于1.5mm

2、工件表面狀態：無油污、嚴重銹蝕等

3、工件焊接前狀態：焊接前工件點焊牢固，清潔焊點

4、 基本配置

環縫或縱縫設備、焊接電源、氣動或液壓系統

工件焊接流程

 1.將工件裝至定位工裝,在手動方式下調整焊槍升降與左右，使焊槍對準起焊點。

 2.在觸摸屏選擇焊接工藝和方式，并設置該工藝的焊接參數，調整合適的焊接電流和電壓。

 3.切換至自動方式，在工件夾緊后，按啟動按鈕， 焊接程序?qū)⒆詣?dòng)起弧，啟動工件，打開焊接擺動，按照設定的速度、焊道寬度、焊接層數等參數自動完成。

 4.焊接完成后，程序自動停止各動作。焊接過程中，焊劑完成自動篩選和回收。

 5.移走工件，等待下一次循環，若焊接工藝相同，調整焊槍對準焊縫，再次按啟動即可重復同樣焊接。

安裝、調試、驗收及服務

 (一)設備安裝調試

1）我公司負責設備的安裝、調試在接到買方通知后，3日內到達現場進行安裝調試。

2）設備安裝調試合格后，我公司提供現場跟蹤服務兩周。

3）我方調試人員遵守甲方生產現場安全管理制度，對自身安全行為負責。

4）甲方負責設備基礎施工、地腳二次灌漿。在設備安裝調試前須做好基礎制作和準備工作，配備電源、起重設備等必要的設施和工具。

5）甲方負責準備設備所需機械油，指配操作工人配合安裝調試，為我公司安裝人員提供工作方便

 (二)人員培訓：

乙方免費為甲方培訓機械維修、電器維修、編程及操作（培訓內容滿足甲方的相關工作需求）。培訓在甲方場地進行。具體時間由乙方書面通知甲方。經培訓考核合格后，方上崗實際操作。

(三）售后服務

1》華飛數控對我公司客戶承諾：主機保修一年，可提供上門服務，設備首次上門可免費培訓，保修服務按定作方通知24小時內行動，定作方協助承攬方進行；

2》終身提供維修服務和備品備件供應，保修期內費用全免（人為因素和不可抗因素除外），保修期后酌情收取成本費；

3》承攬方向定作方提供以下技術資料（使用說明書、合格證、電氣原理圖、圖等）。

4》可為海外設備提供派遣工程師維護的服務

5》出廠前會對設備進行嚴格工廠檢測，并提供完整的設備手冊

6》出廠提供設備必需部件，備件。
